1. Uvod
Ovaj priručnik pruža sveobuhvatne upute za instalaciju, rad i održavanje vanjske mrežne kamere AXIS Q1656-LE od 4 megapiksela. Dizajnirana za daljinski nadzor, ova kamera nudi slike visoke rezolucije i robusne performanse u vanjskim okruženjima.
Ključne značajke uključuju ugrađenu IR LED za poboljšani noćni vid i žičanu povezivost za pouzdan prijenos podataka.
2. Sigurnosne informacije
Prije instalacije ili korištenja kamere pažljivo pročitajte ove sigurnosne upute. Nepoštivanje ovih uputa može uzrokovati ozljede, oštećenje proizvoda ili poništenje jamstva.
- Montaža: Instalaciju mora izvršiti kvalificirano osoblje u skladu sa svim lokalnim propisima i propisima.
- Izvor napajanja: Koristite samo navedeni adapter za napajanje ili izvor napajanja preko Etherneta (PoE). Kamera radi s približno 3.7 vata.
- Okruženje: Ova kamera je dizajnirana za vanjsku upotrebu s međunarodnom zaštitnom ocjenom IP66 i IP67, što ukazuje na zaštitu od prašine i prodora vode.
- Čišćenje: Isključite napajanje prije čišćenja. Koristite meku, suhu krpu. Nemojte koristiti tekuća ili aerosolna sredstva za čišćenje.
- rastavljanje: Ne pokušavajte rastavljati ili modificirati kameru. Za sve servisne radove obratite se kvalificiranom servisnom osoblju.
3. Sadržaj paketa
Provjerite jesu li sve komponente prisutne u paketu:
- AXIS Q1656-LE mrežna kamera (1 jedinica)
- Vodič za instalaciju
- Nosač za montažu (zidni nosač)
- Vijci i zidni tipli
- Konektorski komplet
Bilješka: Adapter za napajanje može se prodavati zasebno ili napajati putem PoE-a. Baterije nisu uključene jer ih kamera ne zahtijeva za rad.
4. Fizički opis
AXIS Q1656-LE je kamera kutijastog oblika dizajnirana za robustan vanjski nadzor. Dimenzije su joj približno 9 x 22 x 8 inča (D x Š x V).
Slika 4.1: Prednja strana view mrežne kamere AXIS Q1656-LE, s prikazom objektiva, IR osvjetljivača i nosača za montažu.

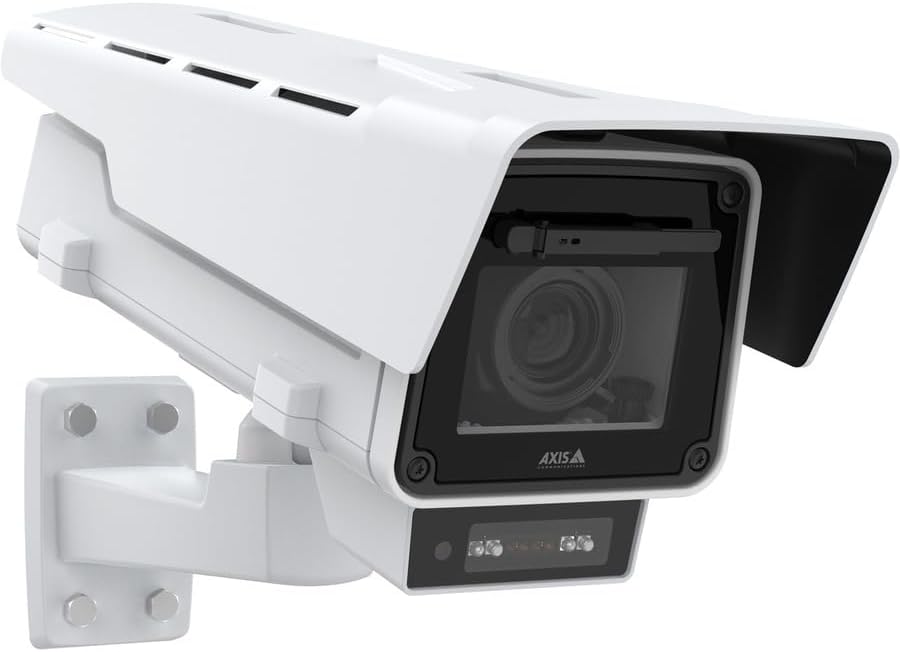

Slika 4.2: Pod kutom view mrežne kamere AXIS Q1656-LE, ističući njezino robusno kućište i integrirani štitnik od sunca.
Kamera ima izdržljivo kućište, integrirani štitnik od sunca i fleksibilni nosač za montažu na zid. Prednja ploča uključuje objektiv kamere i ugrađene IR LED diode za noćni vid.
5. Postavljanje i instalacija
5.1 Odabir mjesta
Odaberite lokaciju koja pruža željeno polje view, odgovarajuća rasvjeta i zaštita od izravnog udara. Osigurajte da je površina za montažu dovoljno čvrsta da podnese težinu kamere.
5.2 Montaža kamere
- Pričvrstite nosač za montažu na zid na odabranu površinu pomoću odgovarajućih vijaka i tipli.
- Pričvrstite kameru na nosač za montažu, pazeći da je čvrsto pričvršćena.
- Podesite kut kamere kako biste postigli optimalni viewing području.
5.3 Napajanje i mrežni priključak
Kamera podržava žičano povezivanje i može se napajati putem napajanja preko Etherneta (PoE) ili zasebnog adaptera za napajanje.
- PoE veza: Spojite Ethernet kabel s PoE-omogućenog preklopnika ili injektora na mrežni priključak kamere.
- Standardna snaga: Ako ne koristite PoE, spojite kompatibilni 12V DC adapter za napajanje (nije uključen) na ulaz za napajanje kamere. Zatim spojite Ethernet kabel na mrežni priključak.
Osigurajte da su svi spojevi sigurni i otporni na vremenske uvjete za vanjsku upotrebu.
6. Upute za rad
6.1 Početna konfiguracija
Prilikom prvog uključivanja, kamera će dobiti IP adresu putem DHCP-a. Koristite Axis IP Utility ili mrežni skener za otkrivanje kamere na vašoj mreži.
- Otvori a web preglednik i unesite IP adresu kamere.
- Slijedite upute na zaslonu da biste postavili snažnu lozinku za administratorski račun.
- Konfigurirajte osnovne mrežne postavke, datum i vrijeme.
6.2 Pristup sučelju kamere
Kamera web Sučelje omogućuje potpunu kontrolu i konfiguraciju. Prijavite se pomoću administratorskih ovlasti.
- Živjeti View: Pratite video prijenos u stvarnom vremenu.
- Postavke videozapisa: Podesite razlučivost (do 4 MP efektivne razlučivosti fotografije), broj sličica u sekundi (do 60 fps), kompresiju (MPEG-4) i kvalitetu slike.
- Mrežne postavke: Konfigurirajte statičku IP adresu, DNS i prosljeđivanje portova ako je potrebno.
- Upravljanje događajima: Postavite upozorenja o detekciji pokreta (vrsta upozorenja Samo pokret) i ostale okidače događaja.
- Upravljanje korisnicima: Stvaranje i upravljanje korisničkim računima s različitim razinama pristupa.
6.3 Upravljanje mobilnom aplikacijom
Kamerom se može upravljati putem namjenske mobilne aplikacije. Preuzmite službenu aplikaciju Axis Communications iz trgovine aplikacija na svom uređaju. Slijedite upute u aplikaciji za dodavanje i upravljanje kamerom.
7. Održavanje
Redovito održavanje osigurava optimalne performanse i dugovječnost vaše AXIS Q1656-LE kamere.
- Čišćenje leća: Povremeno čistite leću kamere mekom krpom koja ne ostavlja dlačice. Za tvrdokornu prljavštinu koristite blagu otopinu za čišćenje leća. Nemojte koristiti abrazivne materijale.
- Stambena inspekcija: Pregledajte kućište kamere i nosač na bilo kakve znakove oštećenja, korozije ili labavih spojeva.
- Ažuriranja firmvera: Redovito provjeravajte Axis Communications webstranica za ažuriranja firmvera. Održavanje firmvera ažurnim osigurava pristup najnovijim značajkama i sigurnosnim zakrpama.
- Uprava za kabele: Osigurajte da su svi kablovi sigurno pričvršćeni i zaštićeni od utjecaja okoline.
8. Rješavanje problema
Ovaj odjeljak obrađuje uobičajene probleme s kojima se možete susresti pri korištenju fotoaparata.
| Problem | Mogući uzrok | Otopina |
|---|---|---|
| Nema video feeda | Nema napajanja; Mrežni kabel je isključen; Netočna IP adresa. | Provjerite napajanje/PoE priključak; Provjerite je li mrežni kabel sigurno spojen; Potvrdite IP adresu kamere i mrežne postavke. |
| Loša kvaliteta slike | Prljav objektiv; Slabo osvjetljenje; Neispravne postavke videa. | Očistite leću; Provjerite jesu li IR LED diode aktivne pri slabom osvjetljenju; Podesite postavke rezolucije, kompresije i ekspozicije u web sučelje. |
| Detekcija pokreta ne radi | Neispravne postavke osjetljivosti; Područje detekcije nije konfigurirano. | Upravljanje događajima pristupa u web sučelje; Podesite osjetljivost detekcije pokreta; Ispravno definirajte područje detekcije. |
| Nije moguće pristupiti web sučelje | Netočna IP adresa; Problem s mrežnom povezivošću; Vatrozid blokira pristup. | Provjerite IP adresu; Pingajte IP adresu kamere; Provjerite postavke vatrozida na računalu i mreži. |
Ako problem i dalje postoji, pogledajte detaljnu dokumentaciju za podršku na Axis Communications webstranicu ili kontaktirajte tehničku podršku.
9. Specifikacije
| Značajka | Detalj |
|---|---|
| Naziv modela | Q1656-LE |
| Marka | Axis Communications |
| Učinkovito još uvijek razrješenje | 4 MP |
| Format za snimanje videa | MPEG-4 |
| Frame Rate | Do 60 fps |
| Tehnologija povezivanja | Žični (Ethernet), Wi-Fi (za upravljanje/postavljanje) |
| Metoda kontrole | aplikacija, Web Sučelje |
| Vrsta upozorenja | Samo pokret |
| Form Factor | Kutija |
| Vrsta montaže | Zidni nosač |
| Međunarodna ocjena zaštite | IP66, IP67 |
| Wattage | 3.7 vata |
| Dimenzije predmeta (D x Š x V) | 9 x 22 x 8 inča |
| Proizvođač | AXIS COMMUNICATION INC |
| Broj dijela | 02168-001 |
| Sukladno TAA | Da |
10. Jamstvo i podrška
10.1 Ograničeno jamstvo
Mrežna kamera AXIS Q1656-LE dolazi s ograničenim jamstvom. Za detaljne uvjete i odredbe pogledajte dokumentaciju o jamstvu koja je priložena uz vaš proizvod ili posjetite službenu web stranicu tvrtke Axis Communications. webmjesto.
10.2 Tehnička podrška
Za tehničku pomoć, rješavanje problema izvan ovog priručnika ili upite u vezi s funkcionalnostima proizvoda, obratite se tehničkoj podršci tvrtke Axis Communications. Resursi podrške, uključujući često postavljana pitanja, baze znanja i kontaktne podatke, dostupni su na njihovim službenim webstranica:
