1. Uvod
Ovaj priručnik pruža sveobuhvatne upute za instalaciju, rad i održavanje Solaxx CLGE40 Resilience E serije 40K Gal All-in-1 sustava. Molimo vas da pažljivo pročitate ovaj priručnik prije nego što pokušate instalirati ili koristiti uređaj kako biste osigurali sigurnu i učinkovitu upotrebu.
Solaxx CLGE40 dizajniran je za učinkovitu obradu vode za bazene do 40,000 galona, integrirajući više funkcija u jednu, kompaktnu jedinicu.
2. Sigurnosne informacije
Uvijek se pridržavajte sljedećih sigurnosnih mjera opreza kako biste smanjili rizik od ozljeda, strujnog udara, požara ili oštećenja uređaja.
- Električna sigurnost: Provjerite je li uređaj spojen na ispravno uzemljenu utičnicu. Ne koristite ga s oštećenim kabelima ili utikačima. Isključite napajanje prije servisiranja.
- Rukovanje kemikalijama: Slijedite sve upute proizvođača za rukovanje kemikalijama za bazene. Izbjegavajte izravan kontakt s kožom i očima.
- Montaža: Instalaciju mora izvršiti kvalificirani stručnjak u skladu sa svim lokalnim i nacionalnim električnim i vodovodnim propisima.
- Kvaliteta vode: Održavajte odgovarajući kemijski sastav vode kako je navedeno u ovom priručniku kako biste osigurali optimalne performanse i dugotrajnost uređaja.
- Djeca i kućni ljubimci: Držite djecu i kućne ljubimce podalje od uređaja tijekom rada i održavanja.
3. Proizvod je gotovview
Slika 3.1: Prednja strana view Solaxx CLGE40 Resilience E serije 40K Gal All-in-1 jedinice. Ova slika prikazuje glavno tijelo jedinice, uključujući upravljačku ploču s raznim indikatorima i gumbima te prozirno kućište ćelije ispod.

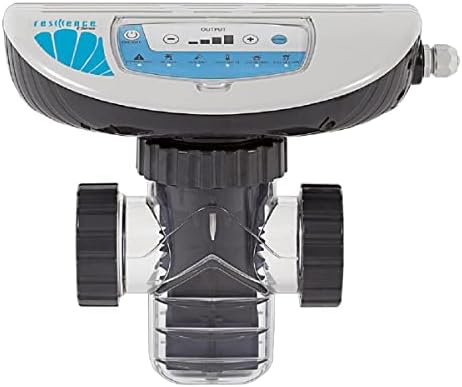

Slika 3.2: Kutno view jedinice Solaxx CLGE40 Resilience E serije 40K Gal All-in-1. Ova perspektiva pruža jasniju sliku view prozirne ćelije, koja omogućuje vizualni pregled, i točaka priključka vodovoda s obje strane.
Sustav CLGE40 integrira generator klora u soli s naprednim značajkama upravljanja. Ključne komponente uključuju upravljačku jedinicu, elektrolitičku ćeliju i razne senzore za optimalne performanse.
4. Postavljanje i instalacija
4.1 Kontrolni popis prije instalacije
- Provjerite jesu li sve komponente prisutne i neoštećene.
- Osigurajte dovoljno prostora za ugradnju i održavanje.
- Provjerite da napajanje ispunjava zahtjeve uređaja (pogledajte specifikacije).
- Pripremite potreban alat i materijal za vodoinstalatere.
4.2 Vodovodne instalacije
- Odaberite odgovarajuće mjesto u povratnom vodu nakon filtera i grijača.
- Izrežite postojeću PVC cijev i ugradite priložene spojnice.
- Čvrsto pričvrstite elektrolitsku ćeliju na spojeve, osiguravajući pravilan smjer protoka kako je naznačeno na ćeliji.
- Nanesite PVC cement na sve spojeve radi vodonepropusnog brtvljenja. Ostavite dovoljno vremena za stvrdnjavanje.
4.3 Električni priključak
- Provjerite je li napajanje ISKLJUČENO na prekidaču.
- Spojite upravljačku jedinicu na namjensku, uzemljenu električnu utičnicu ili strujni krug u skladu s lokalnim električnim propisima.
- Spojite kabel ćelije na upravljačku jedinicu.
- Ne vraćajte napajanje dok svi priključci nisu sigurni i sustav nije napunjen vodom.
5. Upute za rad
5.1 Prvo pokretanje
- Osigurajte da je kemijski sastav vode u bazenu uravnotežen (pH, alkalnost, tvrdoća kalcija).
- Dodajte sol u bazen kako biste postigli preporučenu razinu slanosti (obično 3000-3500 ppm). Pustite da se sol potpuno otopi.
- Uključi pumpu bazena.
- Vratite napajanje jedinici Solaxx CLGE40.
- Pritisnite gumb "UKLJUČENO/ISKLJUČENO" za aktiviranje uređaja.
5.2 Podešavanje izlaza klora
Uređaj ima podesivu razinu izlaza za kontrolu proizvodnje klora. Koristite tipke "+" i "-" na upravljačkoj ploči za povećanje ili smanjenje postotka izlaza.tage. Pratite razinu slobodnog klora u bazenu i prilagodite je po potrebi kako biste održali željenu higijenu.
5.3 Indikatorska svjetla
- ON/OFF: Označava status napajanja.
- IZLAZ: Stupčasti grafikon koji prikazuje trenutnu razinu proizvodnje klora.
- NISKI UDJEL SOLI: Svijetli kada je razina soli ispod optimalne. Dodajte sol.
- NEMA PROTOKA: Označava nedovoljan protok vode kroz ćeliju. Provjerite pumpu i vodovodne instalacije.
- HLADNA VODA: Svijetli ako je temperatura vode preniska za učinkovit rad.
- ČISTA ĆELIJA: Označava da ćeliju treba očistiti.
- NIZAK ŽIVOTNI RAZINA STANICE: Označava da se elektrolitska ćelija bliži kraju svog vijeka trajanja i da će je uskoro možda trebati zamijeniti.
6. Održavanje
6.1 Čišćenje ćelije
Elektrolitska ćelija može s vremenom nakupljati naslage kamenca, smanjujući učinkovitost. Indikator "ČISTA ĆELIJA" će svijetliti kada je potrebno čišćenje.
- Isključite uređaj i pumpu bazena te isključite napajanje.
- Izvadite elektrolitsku ćeliju iz vodovoda.
- Pripremite otopinu za čišćenje od 1 dijela solne kiseline i 4 dijela vode u plastičnoj posudi. Uvijek dodajte kiselinu u vodu, nikada vodu u kiselinu.
- Uronite ćelijske ploče u otopinu, pazeći da električni spojevi ostanu suhi.
- Ostavite da se namače dok se ne prestane stvarati mjehurići (obično 5-15 minuta). Nemojte previše namakati.
- Temeljito isperite ćeliju svježom vodom.
- Ponovno instalirajte ćeliju i vratite napajanje.
6.2 Priprema za zimu
U područjima izloženim temperaturama smrzavanja, uređaj se mora pravilno pripremiti za zimu kako bi se spriječila oštećenja.
- Isključite napajanje jedinice.
- Ispustite svu vodu iz elektrolitičke ćelije i vodovodnih cijevi spojenih na uređaj.
- Izvadite ćeliju i pohranite je na suhom mjestu s kontroliranom temperaturom.
7. Rješavanje problema
| Problem | Mogući uzrok | Otopina |
|---|---|---|
| Upaljen je indikator "NISKA RAZINA SOLI" | Niska razina soli u vodi bazena. | Provjerite razinu soli i dodajte sol po potrebi. Ostavite da se otopi. |
| Upaljen je indikator "NEMA PROTOKA" | Nedovoljan protok vode kroz ćeliju. | Provjerite rad pumpe bazena, čistoću filtera i provjerite jesu li ventili otvoreni. |
| Upaljen je indikator "ČISTA ĆELIJA" | Nakupljanje kamenca na staničnim pločama. | Očistite elektrolitičku ćeliju prema odjeljku 6.1. |
| Niska proizvodnja klora | Niska razina soli, prljava ćelija, niska temperatura vode ili neispravna postavka izlaza. | Provjerite razinu soli, očistite ćeliju, provjerite je li temperatura vode odgovarajuća, povećajte postavku izlazne snage. |
| Uređaj se ne uključuje | Nema napajanja, isključen je osigurač ili je neispravan priključak. | Provjerite utičnicu, resetirajte osigurač i provjerite jesu li svi električni priključci sigurni. |
8. Specifikacije
- Model: CLGE40 Resilience E serija
- Maksimalna veličina bazena: 40,000 galona
- Proizvođač: Solaxx
- Dimenzije paketa: 12 x 12 x 8 inča
- ASIN: B0B96WPR34
- Preporučena razina soli: 3000-3500 ppm
Napomena: Specifikacije se mogu promijeniti bez najave.
9. Jamstvo i podrška
Za informacije o jamstvu, molimo pogledajte jamstveni list koji je priložen uz vaš proizvod ili posjetite službenu Solaxx stranicu. webstranicu. Sačuvajte dokaz o kupnji za slučaj reklamacije.
Za tehničku podršku, pomoć u rješavanju problema ili narudžbu zamjenskih dijelova obratite se Službi za korisnike Solaxxa:
- Webstranica: www.solaxx.com
Prilikom kontaktiranja podrške, pripremite broj modela proizvoda (CLGE40) i serijski broj.
