1. Uvod
Hvala vam što ste odabrali UGREEN 65W GaN punjač. Ovaj priručnik pruža bitne informacije za sigurnu i učinkovitu upotrebu vašeg uređaja. Molimo vas da ga pažljivo pročitate prije upotrebe i sačuvate za buduću upotrebu.
2. Sadržaj paketa
- UGREEN 65W GaN stanica za punjenje (Model X767)
- Kabel za napajanje
- korisnički priručnik
3. Proizvod je gotovview
UGREEN 65W GaN stanica za punjenje je kompaktan i snažan uređaj dizajniran za istovremeno punjenje više elektroničkih uređaja. Koristi GaN (galijev nitrid) tehnologiju za visoku učinkovitost i manji oblik.
Slika 3.1: UGREEN 65W GaN stanica za punjenje s odvojivim kabelom za napajanje.
3.1 Raspored priključaka i izlazna snaga
Punjač je opremljen s pet priključaka za punjenje: četiri USB-C priključka i jednim USB-A priključkom. Ukupna maksimalna izlazna snaga je 65 W.

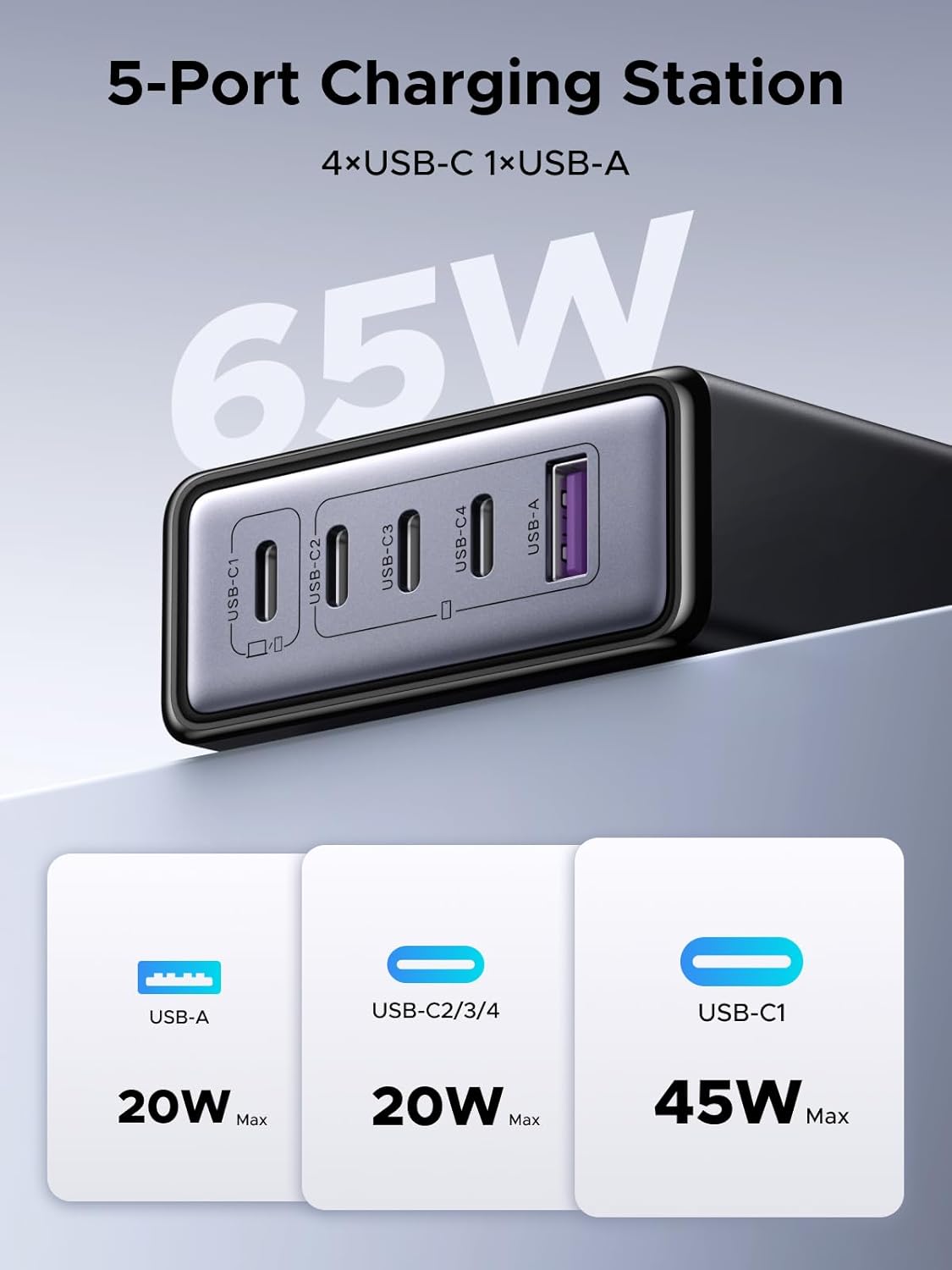

Slika 3.2: Detaljno view od 5 priključaka stanice za punjenje i njihove maksimalne pojedinačne izlazne snage.
- USB-C1: Maksimalna izlazna snaga do 45 W
- USB-C2/3/4: Do 20 W maksimalne izlazne snage svaki
- USB-A: Maksimalna izlazna snaga do 20 W
3.2 Dizajn i prenosivost
Stanica za punjenje ima kompaktan dizajn, što je čini pogodnom za korištenje na stolu i na putovanjima. Teži otprilike 272 g i ima silikonsku protukliznu podlogu na podlozi za stabilnost.

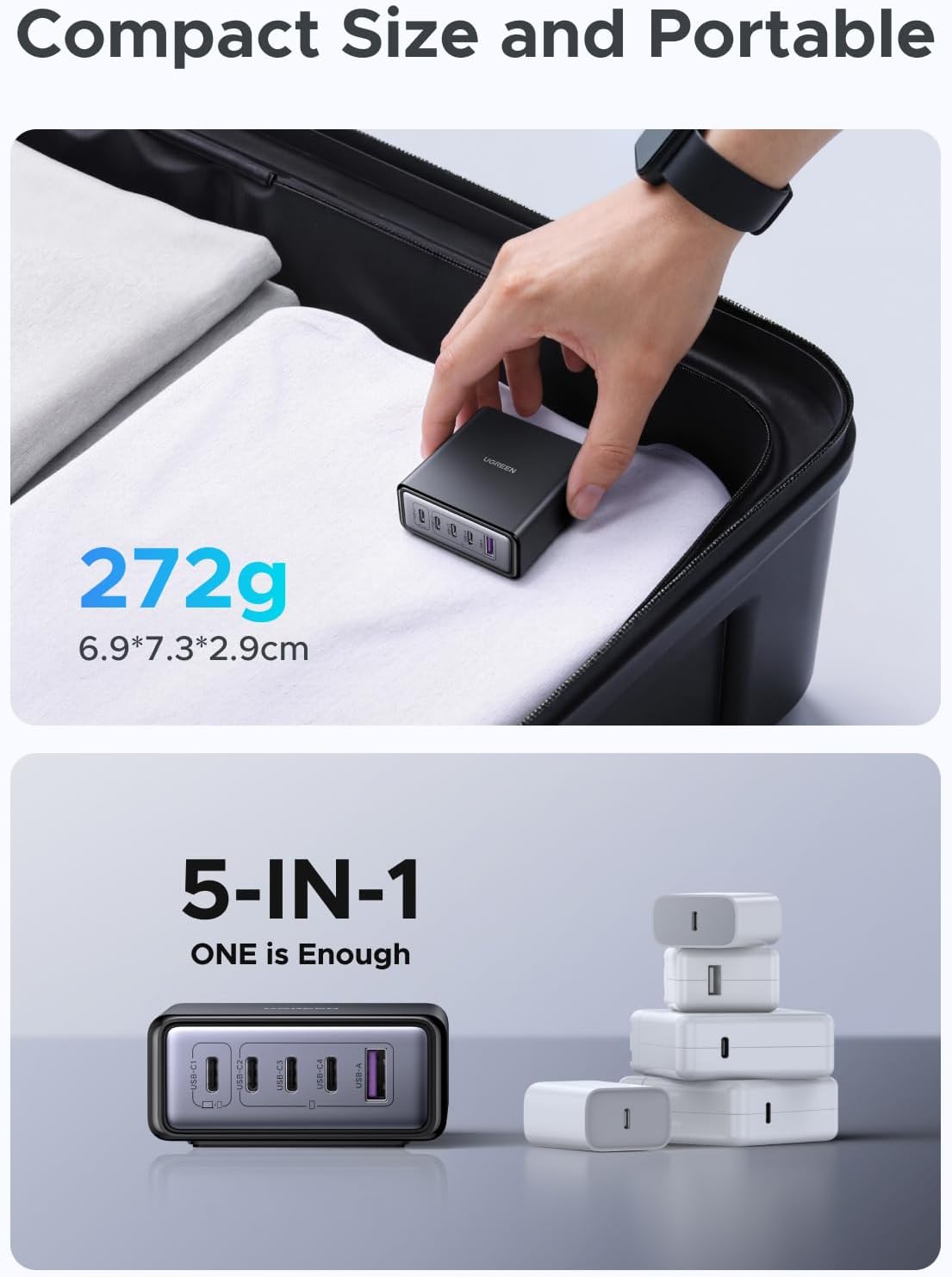

Slika 3.3: Kompaktna veličina stanice za punjenje, koja pokazuje njezinu prenosivost i dizajn koji štedi prostor u usporedbi s više pojedinačnih punjača.
Slika 3.4: Ključne značajke, uključujući kabel za napajanje od 2 metra, ukupnu izlaznu snagu od 65 W, metalik boju i silikonsku protukliznu podlogu.
4. Postavljanje
- Raspakirati: Pažljivo izvadite stanicu za punjenje i sav pribor iz pakiranja.
- Priključite napajanje: Umetnite priloženi kabel za napajanje u AC ulaz na punjaču, a zatim drugi kraj uključite u standardnu zidnu utičnicu (AC 100-240 V).
- Plasman: Postavite punjač na stabilnu, ravnu površinu, osiguravajući odgovarajuću ventilaciju oko uređaja.
5. Upute za rad
5.1 Povezivanje uređaja
Za punjenje uređaja, spojite ih na odgovarajuće USB-C ili USB-A priključke na punjaču pomoću kompatibilnih kabela za punjenje. Stanica će automatski prepoznati vaš uređaj i isporučiti optimalnu struju punjenja.
Slika 5.1: Primjeramppet uređaja koji se istovremeno pune s te stanice.
5.2 Distribucija energije
Punjač inteligentno raspoređuje svoju ukupnu izlaznu snagu od 65 W na spojene uređaje. Izlazna snaga po priključku može varirati ovisno o broju i vrsti spojenih uređaja. USB-C1 je namijenjen za veću isporuku snage, do 45 W, idealno za prijenosna računala.
Slika 5.2: Primjerampbrzog punjenja od 2 porta od 65 W, demonstrirajući punjenje MacBook Aira i pametnog telefona.
Izlaz s jednim portom:
Slika 5.3: Maksimalna izlazna snaga kada se aktivno puni samo jedan priključak.
Dvostruki izlaz:
Slika 5.4: Raspodjela snage kada se dva priključka aktivno pune.
Ukupni rezultat:
Slika 5.5: Ukupna raspodjela snage kada je spojeno više uređaja, pri čemu USB-C1 daje prioritet 45 W, a preostali priključci dijele 20 W.
Bilješka: Maksimalna ukupna izlazna snaga je 65 W. Za optimalno punjenje, posebno za uređaje velike snage, provjerite da se USB-C1 koristi za primarne uređaje poput prijenosnih računala.
6. Sigurnosne informacije
Kako biste osigurali siguran rad i spriječili oštećenja, molimo vas da se pridržavate sljedećih sigurnosnih uputa:
- Ne izlažite uređaj vodi, vlazi ili ekstremnim temperaturama.
- Izbjegavajte ispuštanje, udaranje ili rastavljanje stanice za punjenje.
- Koristite samo priloženi kabel za napajanje i kompatibilne kabele za punjenje.
- Čuvati izvan dohvata djece.
- Isključite uređaj tijekom grmljavinske oluje ili ako ga ne koristite dulje vrijeme.
6.1 Ugrađene zaštite
UGREEN 65W GaN punjač za baterije uključuje više sigurnosnih značajki za zaštitu vaših uređaja i samog punjača:
Slika 6.1: GaN tehnologija i integrirane sigurnosne zaštite.
- Prekomjerni volumentage zaštita: Zaštitne mjere protiv prekomjernog volumenatage ulaz.
- Zaštita od pregrijavanja: Sprječava da uređaj dosegne nesigurne temperature.
- Zaštita od prekomjerne struje: Štiti od prekomjernog protoka struje.
- Zaštita od kratkog spoja: Automatski se isključuje u slučaju kratkog spoja.
7. Specifikacije
| Značajka | Opis |
|---|---|
| Broj modela | X767 |
| Marka | UGREEN |
| Ukupna snaga snage | 65W Maks |
| luke | 4 x USB-C, 1 x USB-A |
| USB-C1 izlaz | 45W Maks |
| USB-C2/3/4 izlaz | 20 W maks. (svaki) |
| USB-A izlaz | 20W Maks |
| Ulazni voltage | AC 100-240 V |
| Tehnologija | GaN (galijev nitrid) |
| Težina artikla | 13.1 unci (otprilike 371 g) |
| Dimenzije | 5.91 x 3.94 x 2.24 inča (otprilike 15 x 10 x 5.7 cm) |
| Vrsta izvora napajanja | Električni na kabel |
7.1 Kompatibilnost
UGREEN 65W GaN stanica za punjenje široko je kompatibilna sa širokim rasponom USB-C i USB-A uređaja, uključujući, ali ne ograničavajući se na:

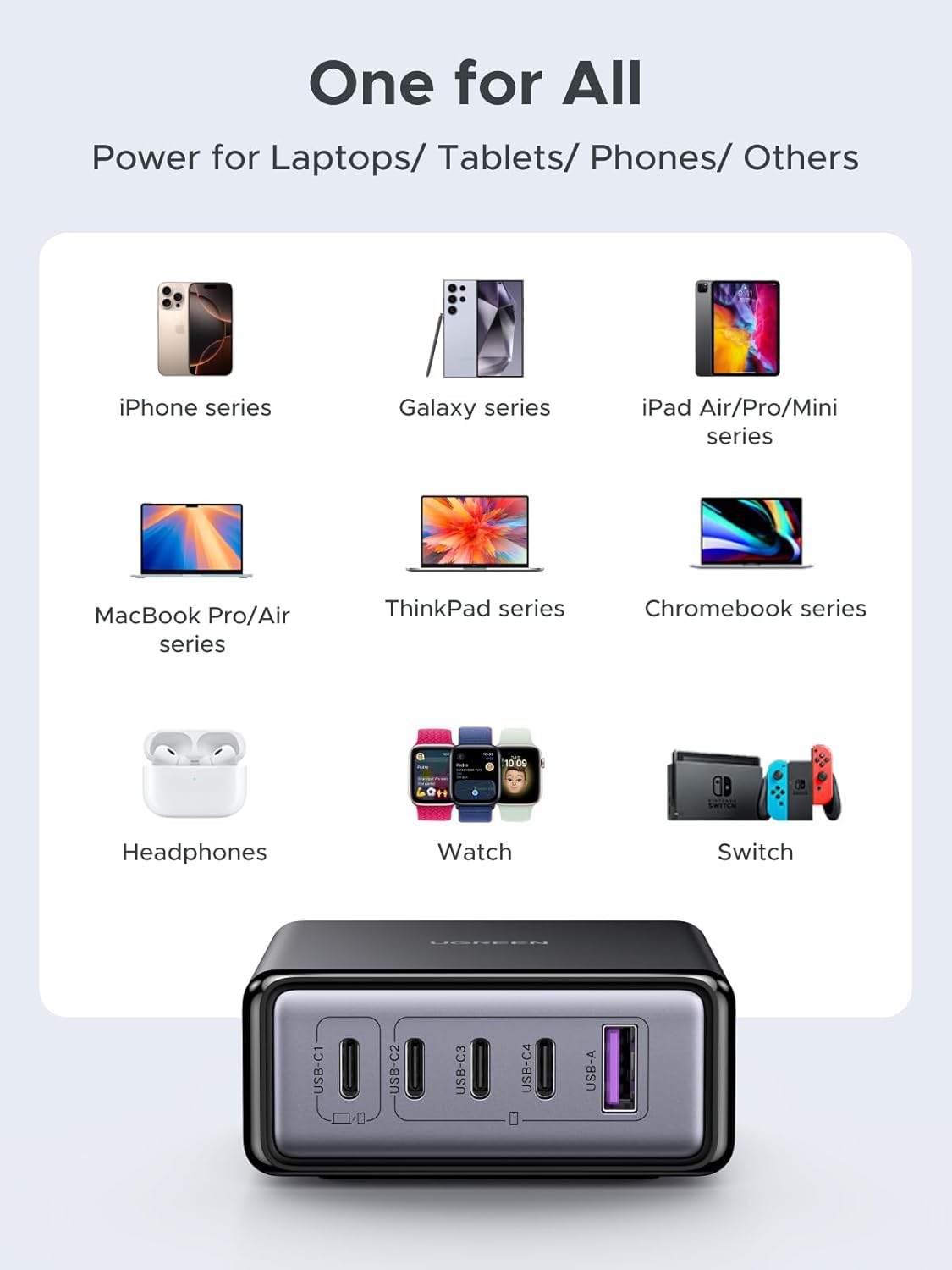

Slika 7.1: Široka kompatibilnost s raznim elektroničkim uređajima.
- Serija iPhonea (npr. 17/16/15)
- Galaxy serija (npr. S25/S24)
- Serija piksela (npr. 10/9)
- Serija iPad Pro/Air/Mini
- MacBook Pro/Air serija
- ThinkPad serija
- Serija Chromebookova
- Slušalice, pametni satovi, Nintendo Switch i ostali uređaji koji se napajaju putem USB-a.
8. Rješavanje problema
- Uređaj se ne puni:
- Provjerite je li stanica za punjenje ispravno priključena u aktivnu utičnicu.
- Provjerite je li kabel za punjenje sigurno spojen i na stanicu i na vaš uređaj.
- Pokušajte s drugim kabelom ili priključkom za punjenje.
- Potvrdite da je vaš uređaj kompatibilan i da nema unutarnjih problema.
- Sporo punjenje:
- Provjerite podržava li vaš uređaj brzo punjenje i je li kabel predviđen za brzo punjenje.
- Pogledajte dijagrame raspodjele napajanja (odjeljak 5.2) kako biste razumjeli kako se napajanje dijeli između više uređaja. Istovremeno spajanje više uređaja može smanjiti izlaznu snagu pojedinačnih priključaka.
- Za prijenosna računala ili druge uređaje velike snage koristite USB-C1 priključak za optimalnu brzinu punjenja.
- Stanica za punjenje je topla na dodir:
- Normalno je da se punjač zagrijava tijekom rada, posebno prilikom punjenja više uređaja velikom snagom.
- Ako se pretjerano zagrije, isključite sve uređaje i kabel za napajanje te ga ostavite da se ohladi. Osigurajte da je postavljen na dobro prozračeno mjesto.
9. Održavanje
- Čišćenje: Prije čišćenja isključite punjač iz struje i svih uređaja. Za brisanje površine koristite meku, suhu krpu. Nemojte koristiti tekuća sredstva za čišćenje ili aerosole.
- Skladištenje: Uređaj čuvajte na hladnom i suhom mjestu, dalje od izravne sunčeve svjetlosti i ekstremnih temperatura kada se ne koristi.
10. Jamstvo i podrška
UGREEN proizvodi su dizajnirani i proizvedeni prema visokim standardima kvalitete. Ovaj proizvod je pokriven ograničenim jamstvom od datuma kupnje. Za specifične uvjete jamstva pogledajte jamstveni list koji je uključen u vaš paket ili posjetite službenu UGREEN stranicu. webmjesto.
Za tehničku podršku ili korisničku podršku, obratite se izravno tvrtki UGREEN Group Limited putem njihovih službenih kanala ili prodavaču od kojeg ste kupili proizvod.
Proizvođač: Ugreen Group Limited
